SCR脫硝技術

工藝原理

SCR脫硝技術已經成功應用于大量工業裝置，原理是在催化劑的作用下，利用還原劑（液氨、氨水、尿素）在合適的溫度區間內將煙氣中的氮氧化物還原為無害的氮?dú)夂退?br /> 反應原理： NOX +還原劑→ 氮?dú)?+ 水
反應溫度：300℃～400℃
還原劑：氨、尿素
催化劑：采用催化劑，需要催化反應器
反應器布置：在鍋爐尾部煙道中

化學原理

主要反應式
4NO+4NH₃+O₂→4N₂+6H₂O
2NO₂+4NH₃+O₂→3N₂+6H₂O (有利)
主要副反應
4NH₃+3O₂→2N₂+6H₂O
NH₃+O₂+SO₃→NH₄HSO₄ (有害)
NH₃+O2→NO_X+H₂O

300℃～420℃是SCR脫硝"效率、安全、經濟"平衡的選擇溫度區間。

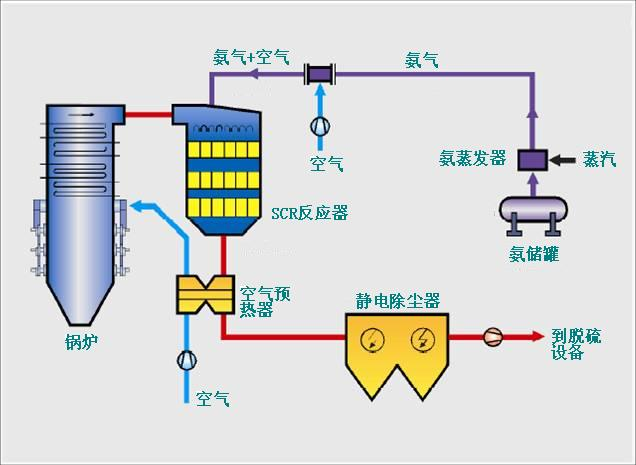

工藝流程圖

主要工藝系統設備及功能

1、SCR反應器/催化劑系統：反應器本體是脫硝裝置最重要的部分，外型為矩形立方體，四壁為側板，并形成殼體，催化劑布置在殼體內
2、催化劑模塊：催化劑是SCR工藝的核心部件，其性能的優劣將直接影響到脫硝效率和運行壽命
3、煙氣/氨的混合系統：在稀釋風機的作用下，完成煙氣/氨的混合，通過噴氨格柵噴入到反應器內
4、氨的儲備與供應系統：還原劑通過卸載裝置儲存在氨儲存罐儲存，而后通過循環泵輸送至計量混合模塊
5、稀釋水系統：稀釋混合器宜采用靜態混合器
6、吹灰系統：采用聲波或蒸汽吹灰器，防止灰塵在催化劑表面沉積，影響催化劑活性；
7、電控系統：電氣控制及熱工儀表等；

技術特點

1、脫硝效率高，可達90%以上。
2、是國內外最成熟可靠的脫硝技術。
3、脫硝效率高，系統運行安全穩定。
4、工程投資較大。
5、燃用高灰分、高鈣份煤種時容易發生積灰堵塞。
